데이터 동기화를 위한 Kafka 활용 1

Apache Kafka 란?

https://engineering.linecorp.com/ko/blog/how-to-use-kafka-in-line-1/

Apache Software Foundation의 Scalar 언어로 된 오픈 소스 메시지 브로커 프로젝트

(메시지 브로커 : 특정 시스템에서 다른 시스템으로 메시지를 전달할 때 사용하는 서버)

모든 시스템으로 데이터를 실시간으로 전송하여 처리할 수 있는 시스템
데이터가 많아지더라도 확장이 용이한 시스템

중간에 Kafka를 도입해서 데이터베이스(스토리지서비스)에서 전송하는 데이터가 어떤 시스템에 저장되는지 관계하지 않고 오직 Kafka 하나만 상대하게 된다.

누가 보내고 받는지 신경쓰지 않고 메시지를 보내게 된다.

Producer / Consumer 를 분리해서 작업
메시지를 여러 Consumer에게 허용
높은 처리량을 위한 메시지 최적화
Scale-out 가능

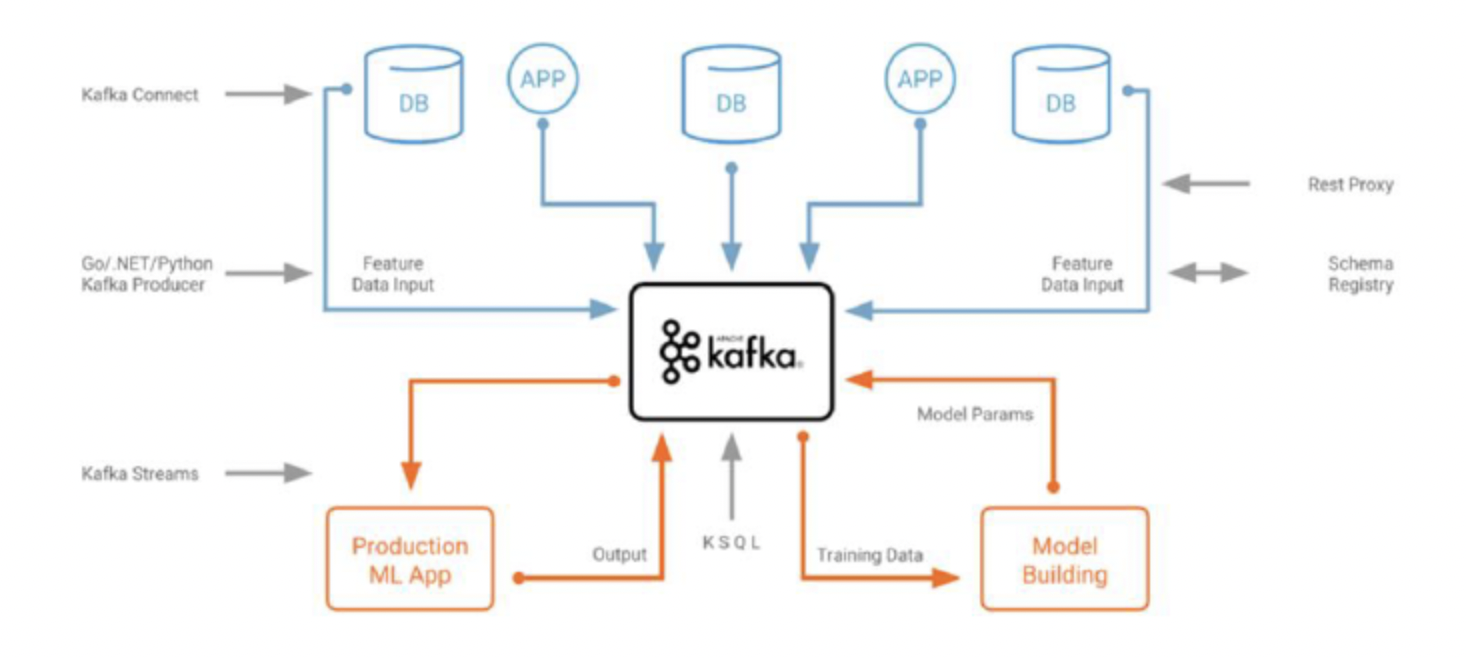

Eco-system

Kafka Broker

실행된 Kafka 어플리케이션 서버
3대 이상의 Broker Cluster 구성(권장)
Zookeeper 연동 (장애 체크, 복구하는 코디네이터)
n 개 Broker 중 1대는 controller 기능 수행
- Controller 역할 - 각 Broker 에게 담당 파티션 할당 수행, Broker 정상 동작 모니터리 관리

Zookeeper

브로커들을 컨트롤해주는 역할. 즉, 클라이언트가 서로 공유하는 데이터를 관리해주는 역할
분산되어 있는 각 애플리케이션의 정보를 중앙에 집중하고 구성관리, 그룹관리 네이밍, 동기화 등을 제공

Kafka 설치

- https://kafka.apache.org/downloads

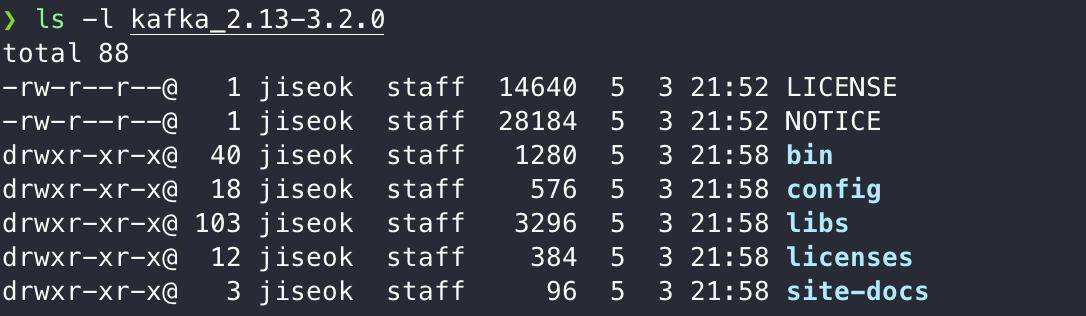

압축 해제

Kafka Client

- Kafka와 데이터를 주고받기 위해 사용하는 Java Library

- https://mvnrepository.com/artifact/org.apache.kafka/kafka-clients

-Producer, Consumer, Admin, Stream 등 Kafka 관련 API 제공

다양한 3rd party library 존재 : C / C++, Node.js Python, .NET 등

Kafka Producer / Consumer

Zookeeper 및 Kafka 서버 기동(Zookeeper 먼저 실행하고 Kafka 서버 기동)

# Zookeeper 실행
$KAFKA_HOME/bin/zookeeper-server-start.sh  $KAFKA_HOME/config/zookeeper.properties

# Kafka 서버 기동
$KAFKA_HOME/bin/kafka-server-start.sh  $KAFKA_HOME/config/server.properties

Topic

- Kafka는 메시지를 보내면 Topic에 저장된다.

- Producer가 Topic에 메시지를 보낸다. -> Topic에 관심이 있다고 등록한 Consumer들은 메시지를 전달받게 된다.

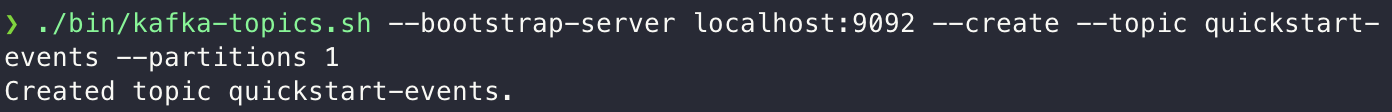

# Topic 생성
$KAFKA_HOME/bin/kafka-topics.sh --create --topic quickstart-events --bootstrap-server localhost:9092 --partitions 1

# Topic 목록 확인
$KAFKA_HOME/bin/kafka-topics.sh --bootstrap-server localhost:9092 --list

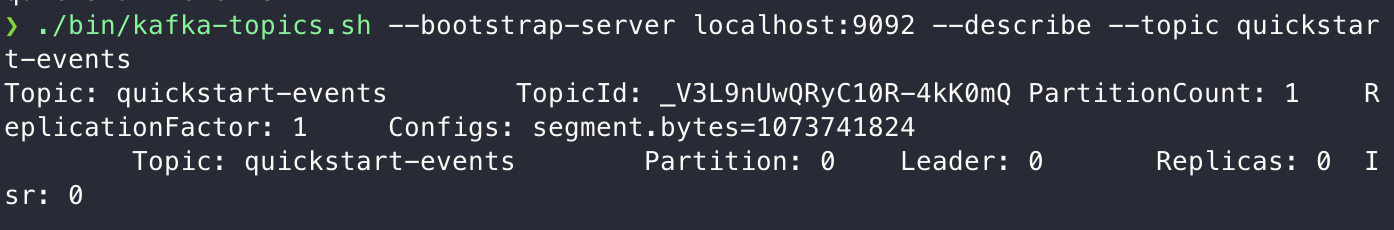

# Topic 정보 확인
$KAFKA_HOME/bin/kafka-topics.sh --describe --topic quickstart-events --bootstrap-server localhost:9092

메세지를 생산하는 producer, 소비하는 consumer 기동하기 (테스트)

Kafka Connect

Kafka Connect를 통해 Data를 import/export 가능하다
코드 없이 Configuration으로 데이터를 이동

- Restful api를 통해 지원

- Stream or Batch 형태로 데이터 전송 가능

- 커스텀 Connector를 통한 다양한 plugin 제공 (DB를 적용해 볼 예정) File, S3, Hive, Mysql, etc....

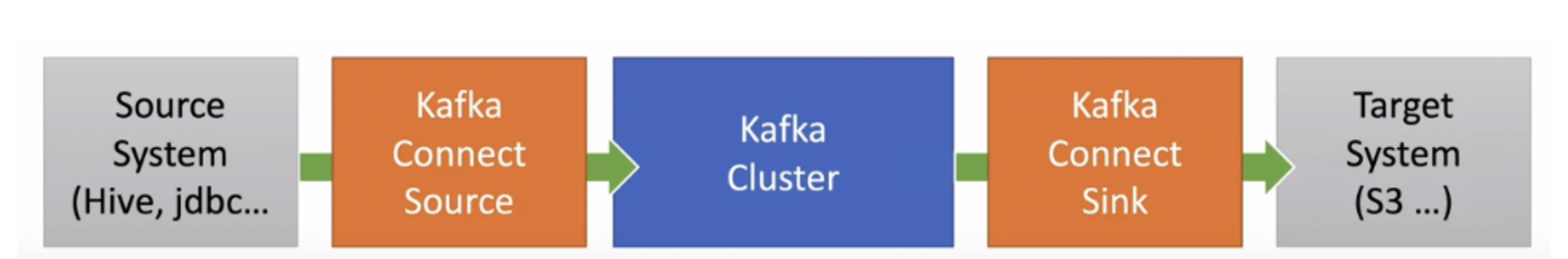

Kafka Connect Source : 특정 리소스에서 데이터를 가져와 카프카 클러스터에 가져오는걸 개입한다.(import)
Kafka Connect Sink : Cluster에 저장되어 있는 데이터를 다른 쪽으로 보내는데 개입한다.(export)

OrderService의 MariaDB 사용하도록 변경

<!-- Mariadb-->
<dependency>
    <groupId>org.mariadb.jdbc</groupId>
    <artifactId>mariadb-java-client</artifactId>
</dependency>

create database mydb;

create table users( id int auto_increment primary key,

-> user_id varchar(20),
    -> pwd varchar(20),
    -> name varchar(20),
    -> created_at datetime default NOW()
    -> );

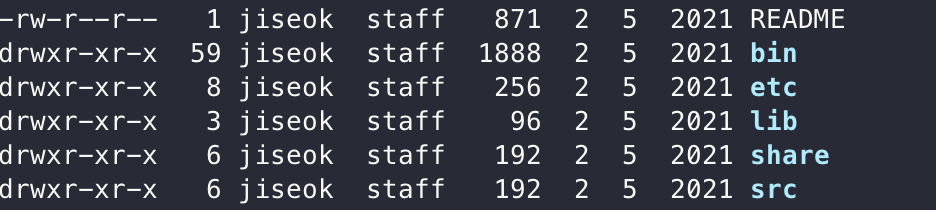

Kafka Connect 설치

curl -O http://packages.confluent.io/archive/6.1/confluent-community-6.1.0.tar.gz

Kafka Connect 설정(기본으로 사용)

$KAFKA_HOME/config/connect-distributed.properties

Kafka Connect 실행

$KAFKA_CONNECT_HOME/bin/connect-distributed ./etc/kafka/connect-distributed.properties

Topic 목록 확인

Kafka Connect 으로 추가된 목록 확인

./bin/kafka-topic.sh --bootstrap-server localhost:9092 --list

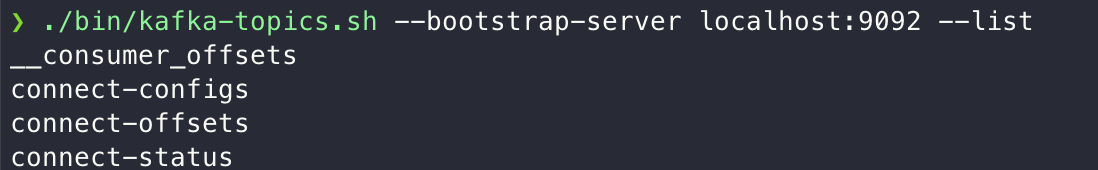

Connect으로 생성된 Topic 확인

JDBC Connector 설치

DB에서 데이터를 읽어서 전달하기 위해서 설치한다.

- https://docs.confluent.io/5.5.1/connect/kafka-connect-jdbc/index.html

설정파일에 connector plugin 정보 추가

etc/kafka/connect-distributed.properties 파일 마지막에 아래 plugin 정보 추가

- plugin.path=[confluentinc-kafka-connect-jdbc-10.0.1 폴더]

plugin.path=/Users/jiseok/Documents/Kafka/confluentinc-kafka-connect-jdbc-10.5.0/lib

JdbcSourceConnector에서 MariaDB 사용하기 위해 mariadb 드라이버 복사

./share/java/kafka/ 폴더에 mariadb-java-client-3.0.4.jar 파일 복사

- Maven에 추가한 mariadb에서 jar 파일 가져올 수 있다.

# mariaDB 드라이버 경로
/Users/jiseok/.m2/repository/org/mariadb/jdbc/mariadb-java-client/3.0.4

# 복사할 경로
/Users/jiseok/Documents/Kafka/confluent-6.1.0/share/java/kafka

# 복사
cp ./mariadb-java-client-3.0.4.jar /Users/jiseok/Documents/Kafka/confluent-6.1.0/share/java/kafka

No suitable driver found 가 발생해서 mysql-connector-java-8.0.29.jar 파일도 함께 복사해줘서 해결했다.

Kafka source Connect 테스트

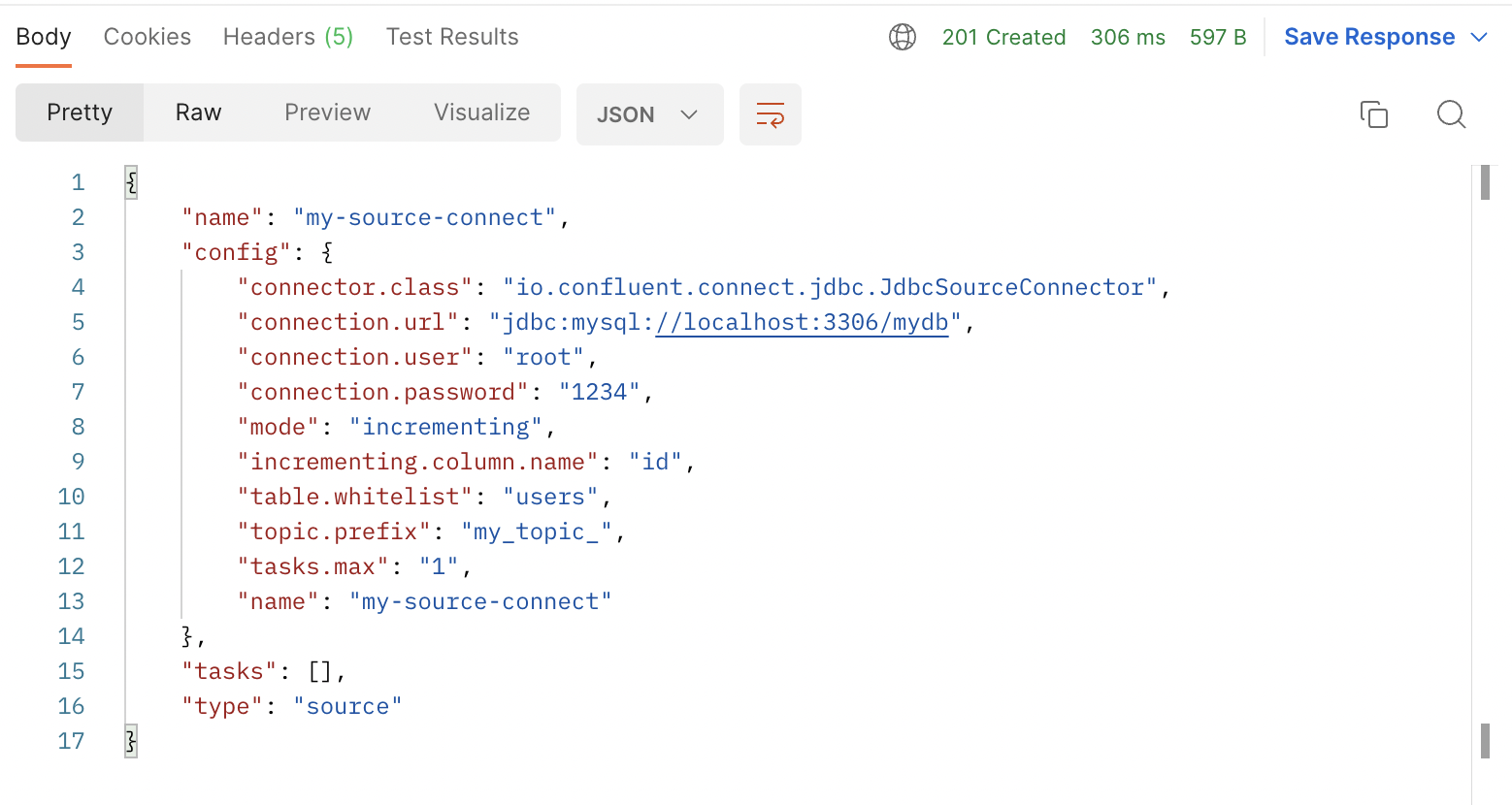

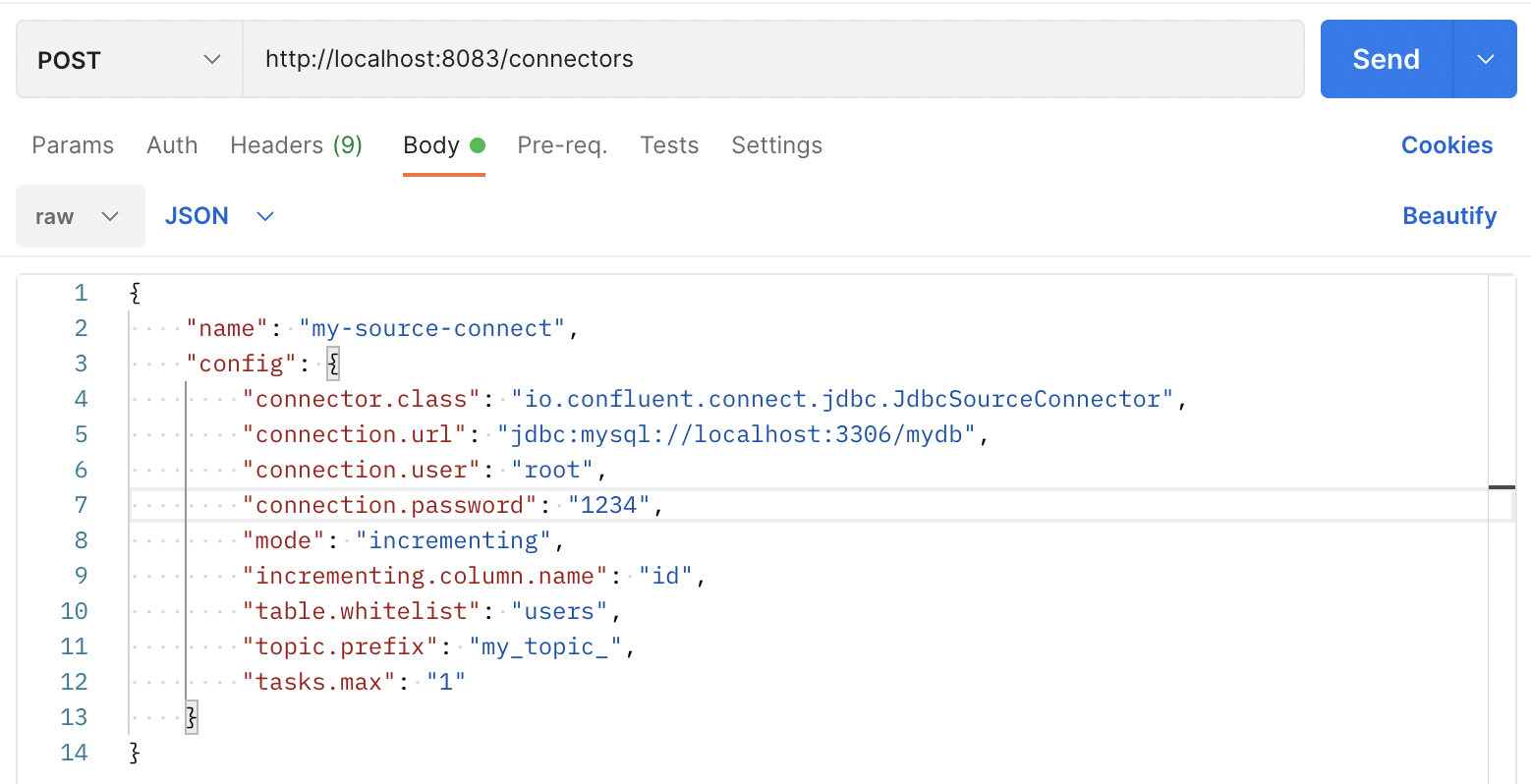

Kafka Source 등록(PostMan으로 등록 가능)

echo '
{
	"name" : "my-source-connect", # 만드는 Connector 이름
	"config" : {
		"connector.class" : "io.confluent.connect.jdbc.JdbcSourceConnector", # Connector 종류
		"connection.url":"jdbc:mysql://localhost:3306/mydb", # DB 경로
		"connection.user":"root",
		"connection.password":"test1357",
		"mode": "incrementing",	# 데이터가 등록되면서 자동으로 증가시키도록 설정
		"incrementing.column.name" : "id", # 자동으로 증가할 컬럼
		"table.whitelist":"users", # whiteList 에 등록된 테이블의 변경사항 감지
		"topic.prefix" : "my_topic_", # 감지된 데이터를 저장할 Topic (prefix 뒤에 테이블명 삽입 -> my_topic_users)
		"tasks.max" : "1"
	}
}
' | curl -X POST -d @- http://localhost:8083/connectors --header "content-Type:application/json"

# Endpoint의 connectors : 현재까지 등록된 Connector 조회, 등록, 삭제 가능

"name" : 만드는 Connector 이름
"connector.class" : "io.confluent.connect.jdbc.JdbcSourceConnector", # Connector 종류
"connection.url":"jdbc:mysql://localhost:3306/mydb", # DB 경로
"connection.user":"root",
"connection.password":"test1357",
"mode": "incrementing", # 데이터가 등록되면서 자동으로 증가시키도록 설정
"incrementing.column.name" : "id", # 자동으로 증가할 컬럼
"table.whitelist":"users", # whiteList 에 등록된 테이블의 변경사항 감지
"topic.prefix" : "my_topic_", # 감지된 데이터를 저장할 Topic (prefix 뒤에 테이블명 삽입 -> my_topic_users)

GET /connectors – 모든 커넥터를 조회한다.
GET /connectors/{name} – {name}을 갖는 커넥터의 정보를 조회한다.
POST /connectors – 커넥터를 생성, Body쪽에는 JSON Object 타입의 커넥터 config정보가 있어야한다.

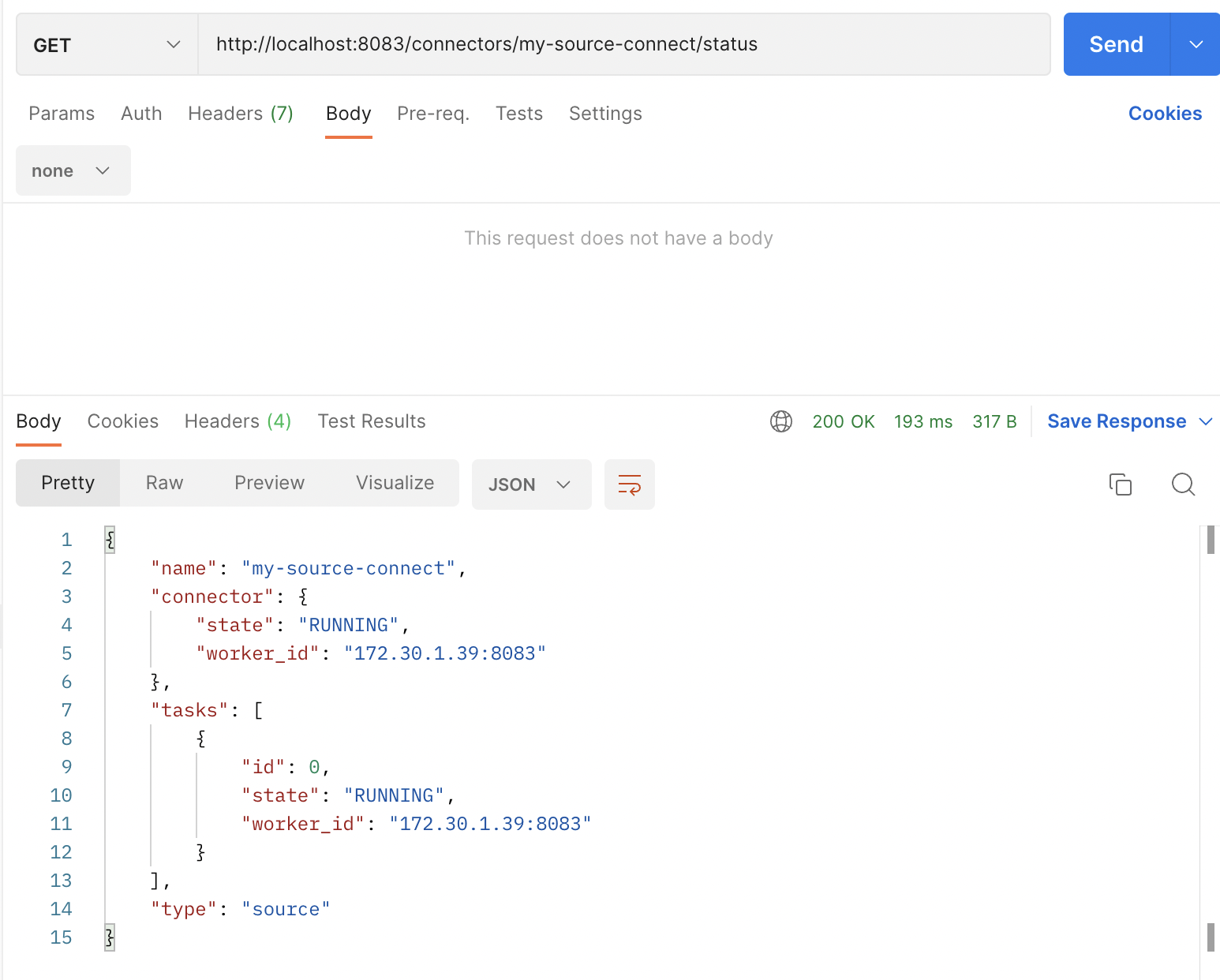

GET /connectors/{name}/status – 이 커넥터가 running인지, failed인지 paused 인지 현재 상태를 조회한다.
DELETE /connectors/{name} – {name}을 갖는 커넥터를 삭제시킨다.
GET /connector-plugins – 카프카 커넥터 클러스터 내부에 설치된 플러그인들을 조회한다.

1. MariaDB에서 데이터 추가

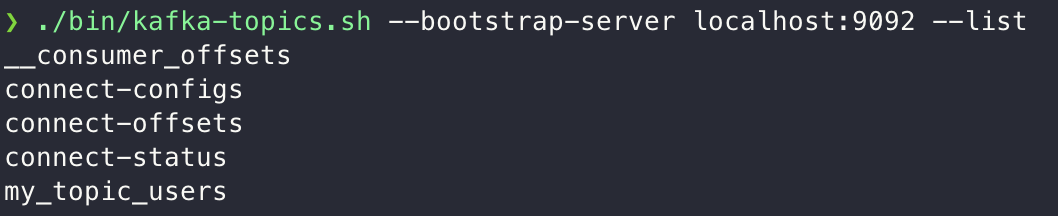

2. my_topic_users Topic 자동 생성 확인

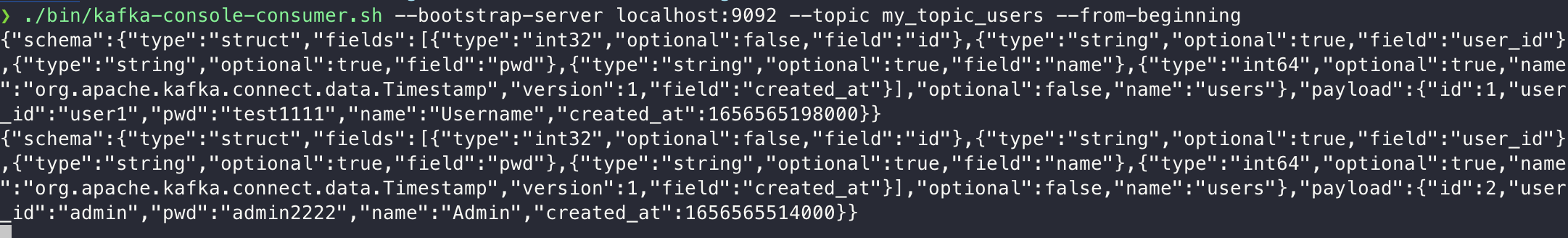

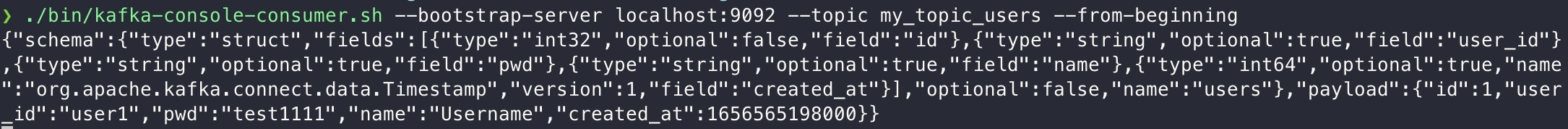

3. consumer를 통해서 확인

데이터 추가로 추가하면 일정시간 후에 consumer에 데이터 추가 확인가능

{
"schema":{
    "type":"struct",
    "fields":[
        {"type":"int32","optional":false,"field":"id"},
        {"type":"string","optional":true,"field":"user_id"},
        {"type":"string","optional":true,"field":"pwd"},
        {"type":"string","optional":true,"field":"name"},
        {"type":"int64","optional":true,"name":"org.apache.kafka.connect.data.Timestamp","version":1,"field":"created_at"}
        ],
        "optional":false,
        "name":"users"
    },
    "payload":{
        "id":1,
        "user_id":"user1",
        "pwd":"test1111",
        "name":"Username",
        "created_at":1656565198000
    }
}

payload -> 실제 전달된 데이터

Kafka Sink Connect

Source Connector에서 전달하게 되면 Topic에 데이터가 쌓이게 된다. Sink Connector는 Topic에 전달된 데이터를 사용하기 위한 사용처

{

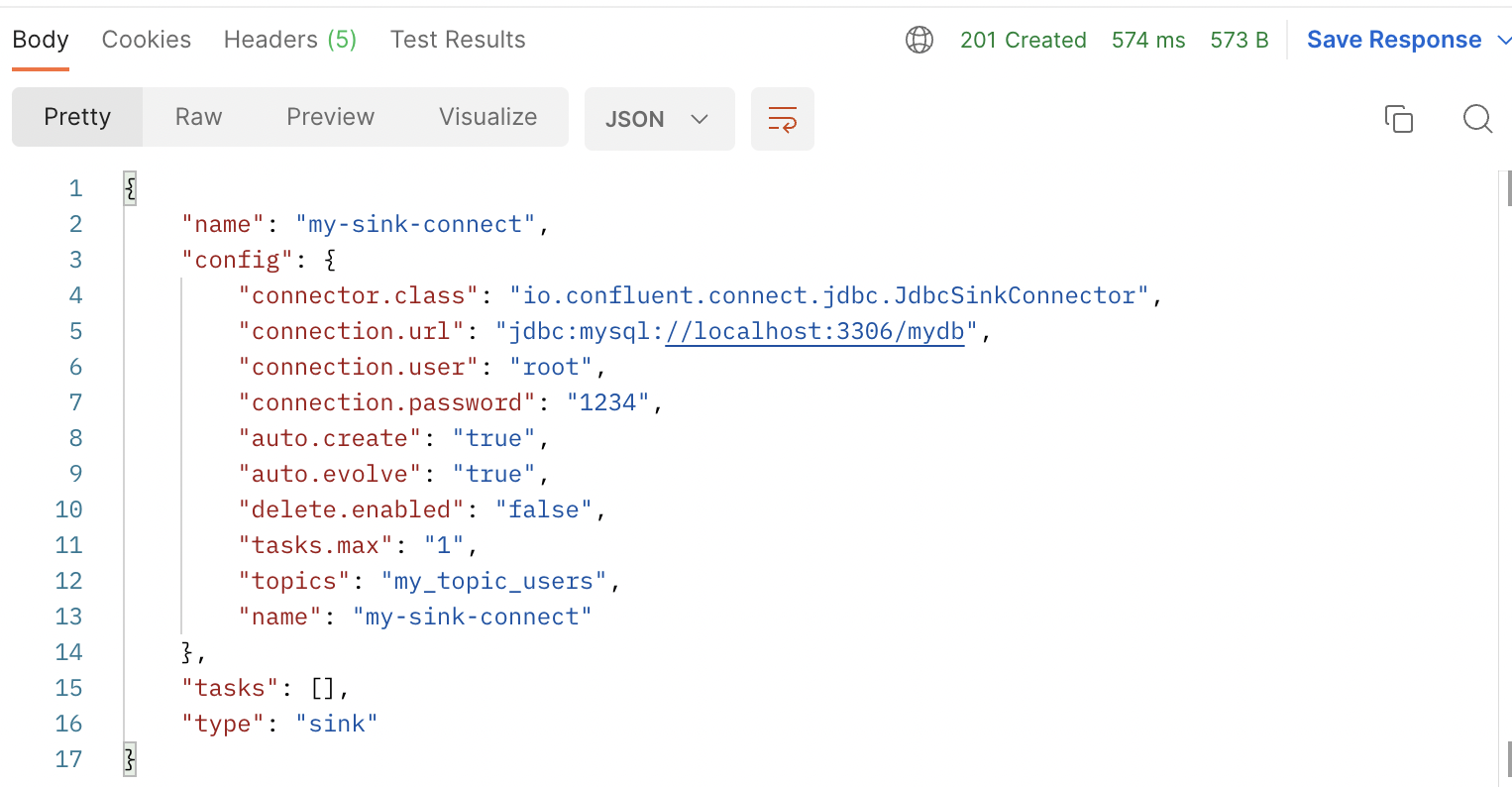

	"name":"my-sink-connect",
	"config":{
		"connector.class":"io.confluent.connect.jdbc.JdbcSinkConnector",
		"connection.url":"jdbc:mysql://localhost:3306/mydb",
		"connection.user":"root",
		"connection.password":"test1357",
   	 	"auto.create":"true", # Topic과 같은 테이블을 생성하는 옵션, topic이 가진 데이터와 동일하게 됨
		"auto.evolve":"true",
		"delete.enabled":"false",
		"tasks.max":"1",
		"topics":"my_topic_users"
	}
}

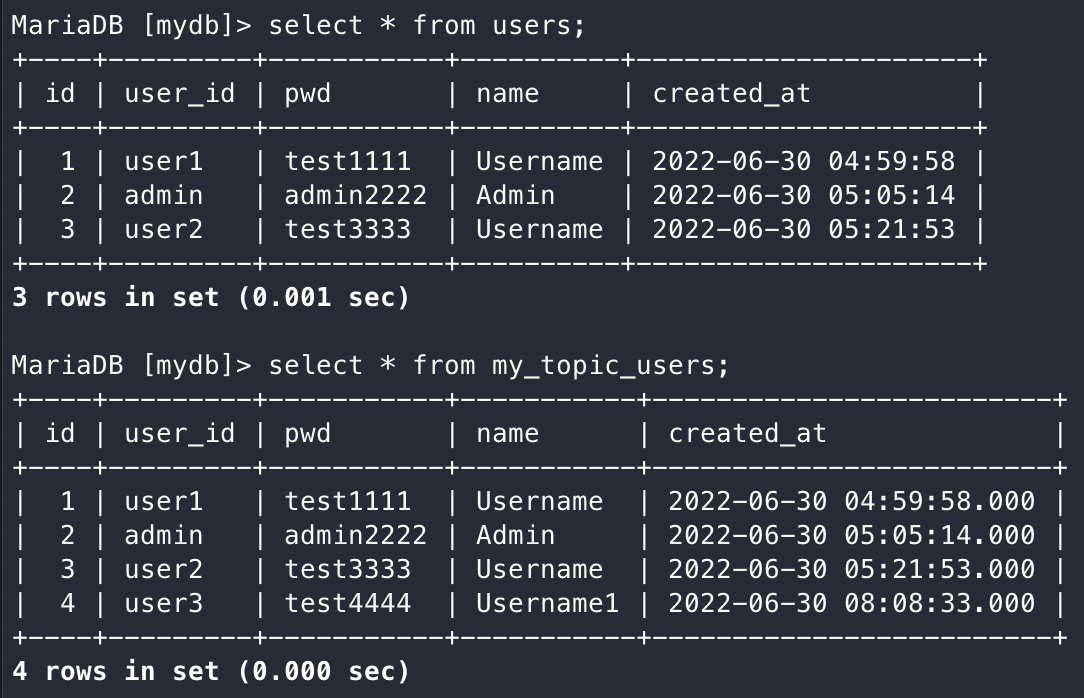

users 테이블의 데이터를 변경하면 my_topic_users 테이블에 똑같이 반영된다.

데이터 추가

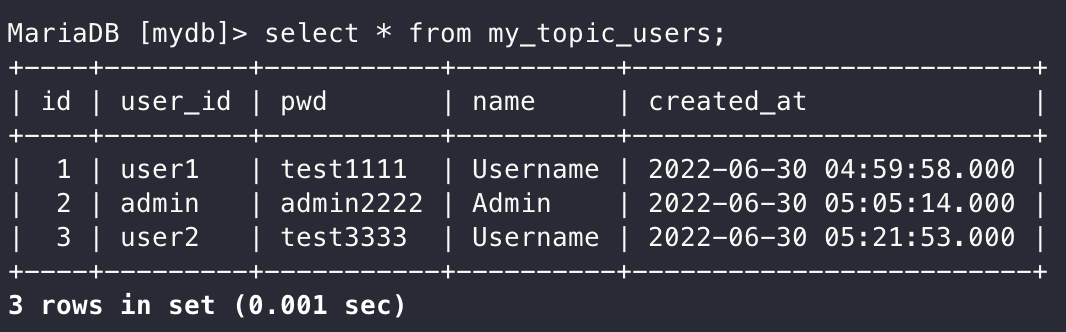

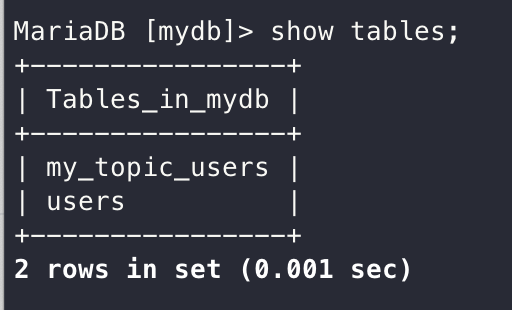

자동으로 생성된 my_topic_users 테이블 확인

데이터 동일하게 추가 (Topic을 지우고 다시 생성하면 이전 데이터는 생성되지 않는다.)

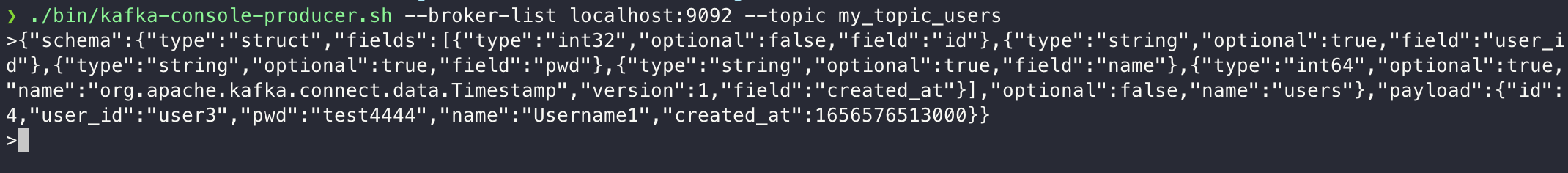

DB의 쿼리가 아닌 Kafka Producer를 이용해서 Kafka Topic에 데이터 직접 전송

producer에서 데이터 전송 -> Topic에 추가 -> MariaDB에 추가

users테이블에는 데이터 반영되지 않지만 my_topic_users테이블에는 반영된다.

Source Connector와 Sink Connector는 데이터 동기화, 단일 데이터 베이스에 여러 인스턴로 넘겨받은 데이터들을 정리하는 용도로 사용할 수 있다.
